Herramientas de documentación

Tablas y parámetros

Todos los objetos de VisualARQ tienen información nativa (como Nombre, Estilo, Área, Volumen, Altura, etc.) que se puede listar en tablas. También se pueden crear nuevos parámetros para cualquier tipo de objeto y listarlos en tablas.

  • Nuevos parámetros personalizados:
    Cree nuevos parámetros por documento, por estilo de objeto de VisualARQ o por objeto individualmente. Los parámetros personalizados se escriben (números, textos, booleanas…) y se pueden mostrar en etiquetas.
  • Añadir información a la geometría:
    Los valores de los nuevos parámetros se pueden asignar a cualquier geometría, además de los objetos VisualARQ: puntos, curvas, superficies, polisuperficies, bloques y mallas.
  • Exportar parámetros personalizados a IFC:
    Los parámetros personalizados y sus valores asignados a la geometría se almacenan en archivos IFC.
  • Listar la información de los objetos en tablas:
    Cree nuevos estilos de tabla para cuantificar objetos, definir los tipos de objetos a listar y definir los campos de propiedades de la tabla (área, longitud, volumen, parámetros personalizados, etc.). Agrupe objetos y muestre la suma de objetos con parámetros comunes. (vídeo)
  • Tablas dinámica:
    Las tablas están vinculadas al modelo: cuando el modelo se edita, la información que aparece dentro de la tabla puede actualizarse mediante el comando Actualizar.
  • Exportar tablas:
    Una vez se han creado las tablas, se pueden exportar al formato Excel y .csv.

Espacios, etiquetas y anotaciones

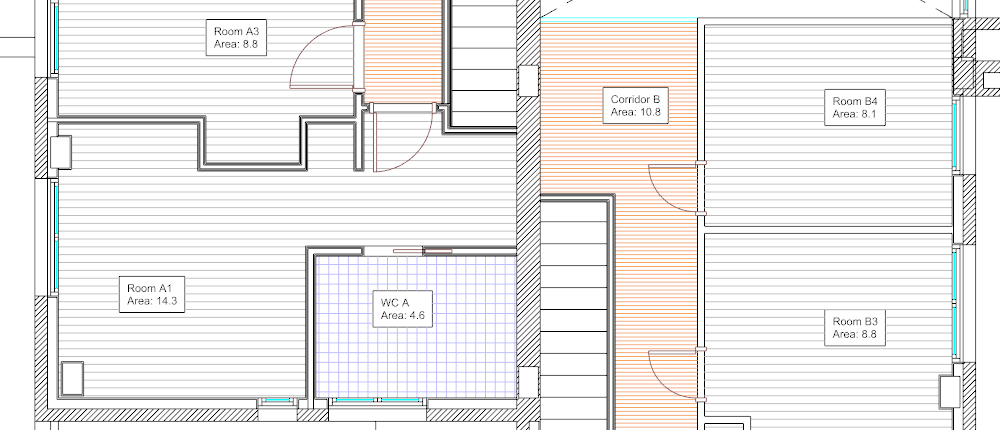

  • Crear espacios:
    Insertar espacios desde los puntos interiores (de un límite cerrado de muros y/o pilares), curvas o superficies, y vea su información (nombre, área, perímetro, etc.) en las etiquetas. Los espacios se muestran en 2D con una etiqueta y un patrón de sombreado y en 3D como un volumen con bordes de líneas discontinuas.
  • Definir elementos espaciales:
    Comando para convertir cualquier elemento de geometría (curvas, polisuperficies, objetos de VisualARQ) en una entidad que se tiene en cuenta al calcular espacios.

Etiquetas

  • Etiquetas: (Vídeo)
    El comando Etiqueta inserta etiquetas en la parte inferior de cada objeto y muestra el texto de referencia. Las etiquetas pueden mostrar información dinámica de los objetos de VisualARQ, de acuerdo con las propiedades de los objetos. Se ofrece una lista de formas de etiquetas (rectangular, circular, hexagonal, etc.), aunque también se pueden utilizar nuevas formas desde bloques.

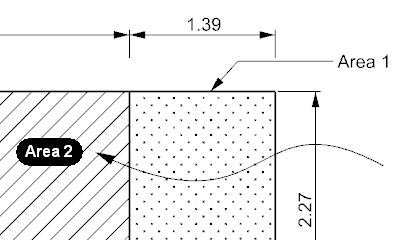

  • Anotaciones:
    El objeto de anotación puede ser un símbolo 2D, un texto, una geometría 2D dinámica o una combinación de elementos 2D. Se crean a partir de bloques o de las definiciones de Grasshopper, sin límites de diseño paramétrico.

Dibujos 2D con salida vectorial en tiempo real

VisualARQ ofrece herramientas para imprimir el modelo en 2D desde vistas 3D y secciones horizontales y verticales. (vídeo)

Estos dibujos pueden generarse en tiempo real imprimiendo el modelo 3D en vistas en planta, sección o perspectiva desde el espacio del modelo o los diseños de página. Simplemente utilice el modo de visualización Oculto e imprima estos dibujos en salida vectorial tiempo real.

  • Vistas en planta:
    Defina el Nivel que desee mostrar desde el Administrador de niveles e imprima las vistas en planta.
  • Vistas en sección:
    Seleccione una línea de sección en el Administrador de secciones y en Definir vista en sección para imprimir secciones y alzados.
  • Vistas en perspectiva:
    Ponga la vista 3D modo de visualización Oculto e imprímala en salida vectorial.

Crear vistas en planta, alzados y secciones en 2D

VisualARQ ofrece herramientas para generar dibujos 2D dinámicos desde secciones horizontales y verticales.

Los dibujos 2D generados representan los objetos 3D proyectados en un plano para tengan los mismos atributos de visualización e impresión. Estos dibujos están vinculados al modelo 3D para que puedan actualizarse ante cualquiera cambio.

  • Vistas en planta 2D:
    Comando para insertar dibujos de vistas en planta 2D desde un nivel específico. La geometría 2D resultante muestra la proyección de los objetos 3D visibles situados dentro del área de la vista en planta y la profundidad de vista (ambas pueden editarse).
  • Vistas en sección 2D:
    Comando para insertar secciones 2D o alzados desde una línea de sección seleccionada. La geometría 2D resultante muestra la proyección de los objetos 3D visibles situados dentro del área de sección, además de un texto de referencia de sección.

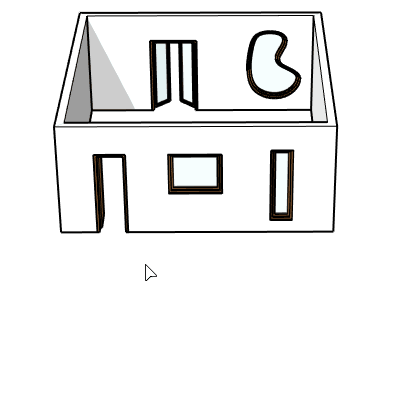

  • Alzados de carpintería:
    Comando para crear dibujos 2D de todas las carpinterías seleccionadas (puertas y ventanas) de un modelo. Se muestran en la vista en planta con sus cotas principales y con una referencia que identifica su posición en el modelo.

  • Capas de objetos y atributos 2D:
    La geometría 2D de las vistas en planta y sección mantienen las capas, los grosores de línea, los colores y otros atributos de la geometría 3D que representan.
  • Dibujo 2D:
    La herramienta Dibujo 2D proyecta geometría al plano de construcción para crear un dibujo 2D. A diferencia de las Vistas en planta y sección de VisualARQ, los dibujos creados con la herramienta Dibujo 2D no se actualizan cuando se producen cambios en el modelo 3D.
  • Exportación a DWG:
    Estos dibujos 2D se pueden exportar a DWG o descomponer para poder trabajar con las líneas y tramas resultantes.

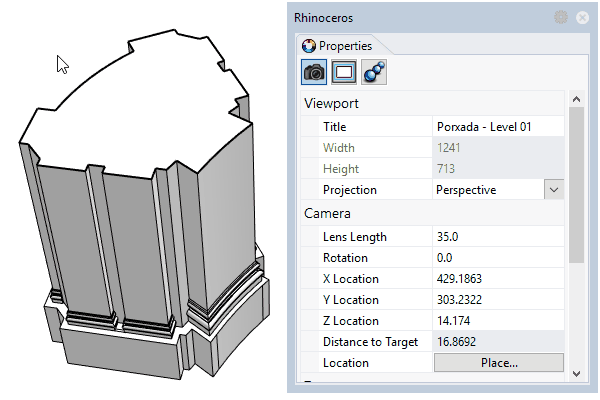

Atributos de sección

Los atributos de sección determinan los atributos (características) de los objetos de Rhino y VisualARQ en la sección para fines de visualización e impresión. Estos atributos de sección también se aplican a la geometría seccionada al activar los planos de corte y las secciones. También se muestran en las vistas en planta y sección.

  • Atributos de sección:
    Color de relleno, Tipo de línea , Ancho de impresión de línea y Color de impresión de línea. Tipo de patrón, escala, ángulo y color.
  • Asígnelos a cualquier tipo de geometría: los atributos de sección se pueden asignar a cualquier geometría en Rhino (superficies, sólidos o mallas) desde el icono Atributos de sección, en el panel Propiedades de Rhino. Los objetos de VisualARQ también pueden tener los atributos de sección asignados por estilo, desde cada diálogo de estilos de objeto.
  • Estado de plano delimitador:
    El estado de plano delimitador se puede desactivar por objeto, para que no se seccione mediante una sección activa de VisualARQ, un plano delimitador de nivel o un Rhino plano delimitador de Rhino.

Múltiples herramientas de dibujo/CAD

Rhino y VisualARQ ofrecen todas las herramientas de dibujo y CAD necesarias para producir dibujos arquitectónicos en 2D, detalles de construcción y cualquier tipo de anotaciones.

  • Trabajar con geometría 2D:
    Dibuje líneas, polilíneas, rectángulos, polígonos, círculos, curvas con puntos de control, etc. Edítelas con diferentes comandos: empalmar, achaflanar,desfasar, extender, recortar, partir, unir, reconstruir, etc. Las curvas también se pueden editar mediante puntos de control.
  • Cotas:
    Existen varios comandos para la creación de cotas que se definen mediante los estilos, que administran la configuración de fuente, formato de numeración, tamaños, estilo de flecha y alineación en el modelo actual.
  • Tramas:
    Los patrones de trama se crean a partir de curvas de contorno.
  • Texto:
    El comando Texto crea texto de anotación bidimensional que se puede rápidamente en un cuadro de edición.
  • Directrices, Puntos de anotación, Notas:
    Existen otras anotaciones para completar la documentación del proyecto.
  • Tipos de línea:
    Los tipos de línea de anotación administran los patrones de tipo de línea del modelo actual. Se gestionan mediante los estilos que definen la escala, las unidades o el patrón y se pueden importar a los documentos nuevos.
