Il existe trois types de toit pouvant être créés dans VisualARQ avec la commande vaToit : Croupe, Pignon et Appenti.

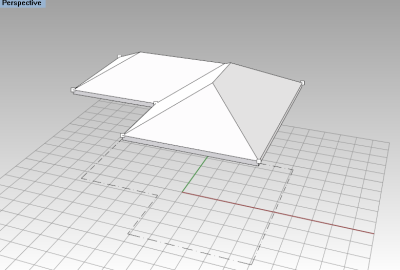

Toit en croupe :
- Lancez la commande vaMur. Sélectionnez un type de toit en croupe dans la boîte de dialogue d’insertion.
- Sélectionnez le type Croupe dans la ligne de commandes.
- Indiquez l’angle de pente du toit.
- Indiquez l’épaisseur du toit.

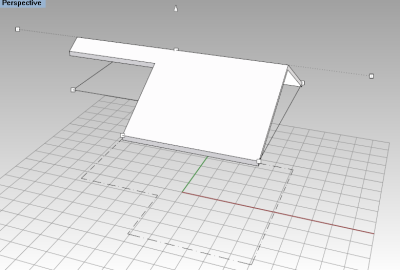

Toit à pignon
- Dessinez une Courbe qui sera utilisée comme limite du toit. Cette courbe doit être plane et fermée.
- Sélectionnez le type Pignon dans la ligne de commandes.
- Indiquez l’angle de pente du toit.
- Indiquez l’épaisseur du toit.
- Définissez la direction de l’axe représentant l’arête du pignon.

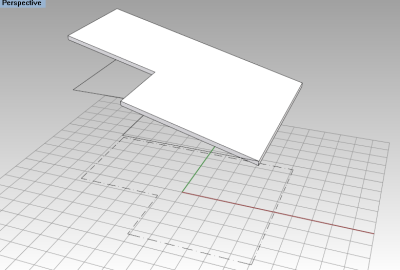

Toit en appenti :
- Dessinez une Courbe qui sera utilisée comme limite du toit. Cette courbe doit être plane et fermée.
- Sélectionnez le type Appenti dans la ligne de commandes.
- Tapez une valeur pour définir l’angle de pente du toit.
- Indiquez l’épaisseur du toit.
- Sélectionnez les points de départ et final de l’axe du toit. Ces points définiront la hauteur du plan inférieur du toit en appenti.
Vous pouvez modifier le contour du toit en déplaçant les points de contrôle du toit et en ajoutant ou en supprimant des contours avec les commandes vaToitAjouter et vaToitSoustraire.
Vous pouvez également modifier l’angle de pente avec la commande vaToitChangerAnglePente ou dans la section VisualARQ des propriétés de Rhino.
D’autres options sont disponibles pour la modification des toits de VisualARQ dans les propriétés :
- Changer le type de toit : appentis, à pignon et en croupe.
- Changer le bord du toit : plat, vertical et carré.
- Changer l’orientation de l’axe (uniquement pour les toits à pignon).
- Changer la hauteur du bord supérieur (uniquement pour les toits en croupe).
