Oui. Les étiquettes peuvent afficher d’autres informations sur l’objet en dehors de son nom.
Par exemple, vous pouvez choisir d’afficher la largeur et la hauteur d’une porte ou d’une fenêtre dans l’étiquette.
Le texte affiché dans l’étiquette peut être modifié dans le champ Format du panneau des propriétés de l’étiquette.
Par défaut, l’étiquette présente le texte indiqué dans le champ Étiquette des propriétés de l’objet et reste liée à l’objet avec la formule « %<element.tag>%« . Vous pouvez ajouter du texte avant et après le texte de référence de l’étiquette.

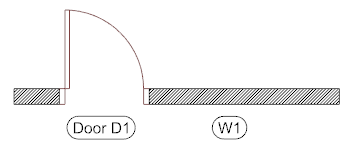

Exemple 1 : pour une porte dont le texte de référence de l’étiquette est « D3 », vous pouvez taper « Porte %<element.tag>% » pour afficher « Porte D3 » dans l’étiquette.
Si vous souhaitez modifier le nom de l’étiquette de la porte, modifiez-le dans le panneau des propriétés de l’objet, dans le champ « Étiquette ». L’étiquette sera automatiquement actualisée.
Pour remplacer ou ajouter des informations sur l’objet dans l’étiquette, ajoutez la formule « %<element.tag>% » et remplacez « tag » par la propriété à afficher (« width » pour la largeur, « height » pour la hauteur, « elevation » pour l’élévation, etc…).

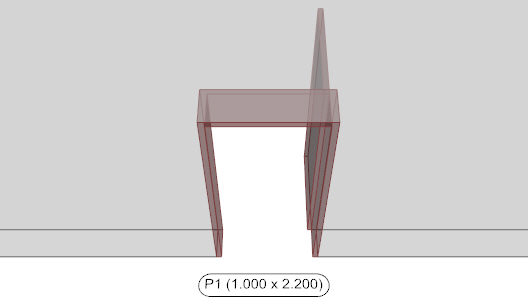

Exemple 2 : Pour afficher la Largeur (1.000m) et la Hauteur (2.200m) d’une porte à l’intérieur de l’étiquette, à côté du nom de l’étiquette (« P1 »), tapez la formule suivante dans le champ Format de l’étiquette : (écrire en minuscules)
« %<element.tag>% (%<element.width>% x %<element.height>%) » . L’étiquette affichera « P1 (1.000 x 2.200) ».
En suivant la même méthode, voici les formules permettant d’afficher les propriétés les plus courantes des objets :
- Hauteur : %<element.height>%
- Largeur : %<element.width>%
- Élévation : %<element.elevation>%
- Nom : %<element.name>%
- Aire : %<element.area>%
- Volume : %<element.volume>%
- Longueur : %<element.length>%
- etc…
Est-il possible d’ajouter des sauts de ligne dans les étiquettes ?
Non, ce n’est pas possible. Pour le moment il est uniquement possible d’afficher les informations contenues dans l’étiquette sur une seule ligne. Il est prévu de pouvoir ajouter du texte sur plusieurs lignes dans les prochaines versions de VisualARQ.
