¿Cómo puedo crear un perfil personalizado?

por | May 7, 2009

Para crear un perfil personalizado debe usar la herramienta Perfil desde curva:

  1. Dibuje una curva cerrada y plana.
  2. Haga clic en el icono “Perfil desde curva” vaPerfilDesdeCurvaicono del comando Perfil desde curva de VisualARQ (dentro de la barra de herramientas de VisualARQ).
    3. Barra de herramientas Herramientas de VisualARQ
  3. Especifique un nombre para el nuevo perfil.

Los perfiles personalizados que cree se agregarán a la lista de perfiles. Pueden utilizarse para crear nuevos estilos de puerta, ventana, baranda, viga y columna.

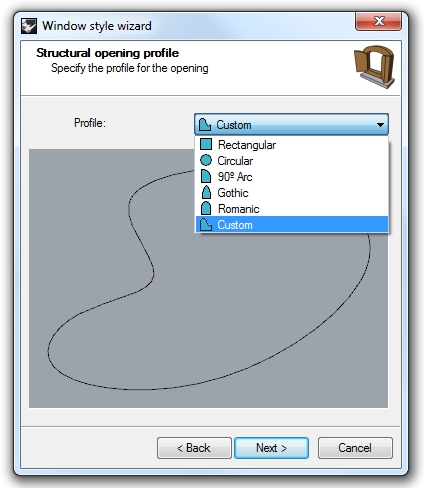

Asistente de estilo de ventana en el paso Perfil de hueco estructural con el desplegable abierto y un perfil personalizado seleccionado.

Ejemplo de un perfil personalizado seleccionado en el asistente de estilo de ventana.
